Sie sind hier: Startseite -> technisches Zubehör -> Gabelköpfe und Winkelgelenke -> Federklappbolzen -> DIN 71752 Federklappbolzen (ES-Bolzen), für Gabelköpfe DIN 71752

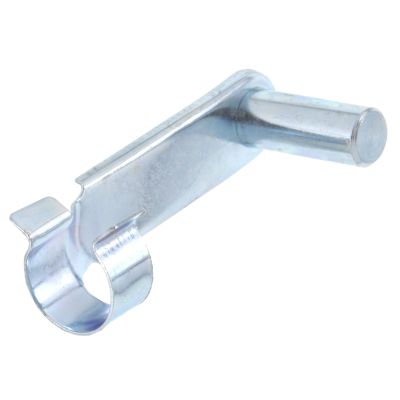

DIN 71752 Federklappbolzen (ES-Bolzen), für Gabelköpfe DIN 71752

DIN 71752 Federklappbolzen sind ein Zubehör für Gabelköpfe nach DIN 71752 zur Herstellung eines speziellen Drehgelenks zwischen einem Gabelkopf und weiteren Bauteilen mit genau einem Freiheitsgrad. Eingesetzt werden Gabelgelenke, und damit auch Federklappbolzen, wo einfache Bewegungsabläufe stattfinden, wie z. B. lineares Schieben, Ziehen oder Achsversatzausgleiche. Die Gelenkverbindung ist auch ohne Montagewerkzeug schnell hergestellt und gelöst. mehr ...


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Technische Maße für DIN 71752 Federklappbolzen (ES-Bolzen), für Gabelköpfe DIN 71752

Kein technisches Bild verfügbar
Legende:
a
= Höhe-Gesamt
d1
= Durchmesser-Bohrung
b
= Abstand-Bohrung
L2
= lichte Weite
L1
= Länge-Gesamt
d x g
= keine Erfassung
d3
= Durchmesser-Außen

d x g 5 x 10 5 x 20 6 x 12 6 x 24 8 x 16 8 x 32 10 x 20 10 x 40 12 x 24 12 x 48 14 x 28 14 x 56 16 x 32 16 x 64
L1 26 36 31 43 42 58 52 72 62 86 72 101 83 115
L2 20 30 24 36 32 48 40 60 48 72 56 85 64 96
d1 5 5 6 6 8 8 10 10 12 12 14 14 16 16
d3 9 9 10 10 14 14 18 18 20 20 24 24 26 26
a 10 10 12 12 16 16 20 20 24 24 27 27 32 32
b 5 5 6 6 8 8 10 10 12 12 14 14 16 16

weitere Informationen



Werkstoff und Einsatzbereich von DIN 71752 Federklappbolzen

Dieses Produkt liefern wir in Stahl verzinkt. Federklappbolzen werden im Maschinen- und Anlagenbau eingesetzt.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
