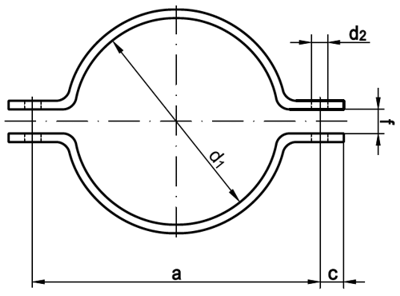

DIN 3567 A

DIN 3567 Rohrschellen-Hälften, A = gleichschenklig

(entspricht keiner anderen Norm)

Maße (d1)	22	27	34	43	45	49	57	61	77
Nennweite	15	20 / 3/4"	25 / 1"	32 / 1/4"	40	40 / 1/2"	50	50 / 2"	65 / 2 1/2"
a	59	66	72	82	84	88	104	108	122
c	15	15	15	15	15	15	18	18	18
d2	11,5	11,5	11,5	11,5	11,5	11,5	14	14	14
f	7	7	7	7	7	7	4	4	4
Flachstahl	30x5	30x5	30x5	30x5	30x5	30x5	40x6	40x6	40x6
Schraube	M10x30	M10x30	M10x30	M10x30	M10x30	M10x30	M12x35	M12x35	M12x35
Maße (d1)	89	108	115	140	169	220	273	305
Nennweite	80 / 3"	100	100 / 4"	125	150	200	250	300
a	136	172	178	204	232	284	348	379
c	18	24	24	24	24	24	30	30
d2	14	18	18	18	18	18	23	23
f	4	11	11	11	11	11	14	14
Flachstahl	40x6	50x8	50x8	50x8	50x8	50x8	60x8	60x8
Schraube	M12x35	M16x45	M16x45	M16x45	M16x45	M16x45	M20x50	M20x50

DIN 3567 Rohrschellen-Hälften, A = gleichschenklig
