€ DIN 980 Sechskantmuttern mit Vollmetallklemmteil und FEIN-Gewinde sind Sechskantmuttern mit metrischem FEIN-Gewinde (Mf) und einer zusätzlichen Sicherungseigenschaft gegen unbeabsichtigtes Lösen. Das Feingewinde hat mehr Gewindegänge je Zentimeter, was besser abdichtet und eine höhere Kraftübertragung ermöglicht. Sicherungsmuttern heißen auch Stoppmuttern. Diese Sicherungsmuttern haben ein Metallklemmteil. Anders als bei Kunststoff-Sicherungsmuttern halten Vollmetallklemmteile auch höheren Temperaturen stand. Ein Festdrehen mit der Hand ist, auch bei kleinen Durchmessern, fast nicht möglich. Sie sollten passende Steckschlüssel oder Ratschen verwenden. Das Klemmteil ist in die Mutter eingesetzt. Es gibt alternativ auch Ganzmetallmuttern, bei denen die Vollmetallsicherung eins ist mit der Sechskantmuttern. Bei Vollmetall-Sicherungsmuttern verhindert leichtes Schmieren das "Fressen" der beiden Metalle.
Funktionsweise und Aufbau von DIN 980 Sechskantmuttern mit Vollmetallklemmteil
Bei der Herstellung einer Sicherungsmutter wird eine ringförmige Erhöhung angebracht, in deren Innenseite ein Ring aus Vollmetall sitzt, der in einer Nut angebracht ist. Durch das Festdrehen der Sicherungsmutter auf dem Schraubengewinde verformt und verzahnt das Gewinde sich mit dem Sicherungsring - die sichernde Wirkung entsteht durch den eintretenden Kraftschluss.
Wann verwende ich DIN 980 Sechskantmuttern mit Vollmetallklemmteil, FEIN-Gewinde?
Sicherungsmuttern sind immer dann sinnvoll, wenn sich eine Schraubenverbindung nicht oder nur schwer wieder lösen soll oder, wenn das Teil sicherheitskritisch ist. Beispiele finden sich neben dem Maschinenbau auch bei der Montage über Kopf an Decken, im Holzbau (z. B. bei Carports) auch im Kfz-Bereich. Dort werden über Sicherungsmuttern Bauteile gegen die Vibration bei der Fahrt gesichert. Vollmetall-Sicherungsmuttern setzt man besonders dort ein, wo höhere Temperaturen entstehen, die ein Plastikklemmteil zum Schmelzen bringen würden.
Wie montiere ich DIN 980 Sechskantmuttern mit Vollmetallklemmteil, FEIN-Gewinde?
Die sichere Montage von Sicherungsmuttern ist per Hand und ohne Werkzeug nicht möglich. Sie können die Muttern "handfest" aufdrehen, brauchen aber zum sicheren anziehen einen Schraubenschlüssel oder Steckschlüssel der passenden Schlüsselweite. Damit ziehen Sie die Sicherungsmutter mit deutlich spürbarem Widerstand fest. Zum Lösen der Verbindung ist ebenfalls Werkzeug nötig. Beachten Sie: Sicherungsmuttern sind, anders als normale Muttern, nach der Demontage nicht (!) mehr wiederverwendbar. Die sichernde Kunststoff- oder Metalleinlage wird durch das Demontieren zerstört. Der Ring kann auch nicht ausgetauscht werden. Sicherungsmuttern sollten Sie grundsätzlich nur so weit auf ein Gewinde aufdrehen, bis das Gewinde des Bolzen einige Millimeter über die Mutter hinausragt. Bei zu weitem Aufdrehen auf einen Bolzen besteht die Gefahr, dass sich die Gewinde "fressen".
Wegertseder
DIN 980 Sechskantmuttern mit Vollmetallklemmteil und FEIN-Gewinde sind Sechskantmuttern mit metrischem FEIN-Gewinde (Mf) und einer zusätzlichen Sicherungseigenschaft gegen unbeabsichtigtes Lösen. Das Feingewinde hat mehr Gewindegänge je Zentimeter, was besser abdichtet und eine höhere Kraftübertragung ermöglicht. Sicherungsmuttern heißen auch Stoppmuttern. Diese Sicherungsmuttern haben ein Metallklemmteil. Anders als bei Kunststoff-Sicherungsmuttern halten Vollmetallklemmteile auch höheren Temperaturen stand. Ein Festdrehen mit der Hand ist, auch bei kleinen Durchmessern, fast nicht möglich. Sie sollten passende Steckschlüssel oder Ratschen verwenden. Das Klemmteil ist in die Mutter eingesetzt. Es gibt alternativ auch Ganzmetallmuttern, bei denen die Vollmetallsicherung eins ist mit der Sechskantmuttern. Bei Vollmetall-Sicherungsmuttern verhindert leichtes Schmieren das "Fressen" der beiden Metalle.
Funktionsweise und Aufbau von DIN 980 Sechskantmuttern mit Vollmetallklemmteil
Bei der Herstellung einer Sicherungsmutter wird eine ringförmige Erhöhung angebracht, in deren Innenseite ein Ring aus Vollmetall sitzt, der in einer Nut angebracht ist. Durch das Festdrehen der Sicherungsmutter auf dem Schraubengewinde verformt und verzahnt das Gewinde sich mit dem Sicherungsring - die sichernde Wirkung entsteht durch den eintretenden Kraftschluss.
Wann verwende ich DIN 980 Sechskantmuttern mit Vollmetallklemmteil, FEIN-Gewinde?
Sicherungsmuttern sind immer dann sinnvoll, wenn sich eine Schraubenverbindung nicht oder nur schwer wieder lösen soll oder, wenn das Teil sicherheitskritisch ist. Beispiele finden sich neben dem Maschinenbau auch bei der Montage über Kopf an Decken, im Holzbau (z. B. bei Carports) auch im Kfz-Bereich. Dort werden über Sicherungsmuttern Bauteile gegen die Vibration bei der Fahrt gesichert. Vollmetall-Sicherungsmuttern setzt man besonders dort ein, wo höhere Temperaturen entstehen, die ein Plastikklemmteil zum Schmelzen bringen würden.
Wie montiere ich DIN 980 Sechskantmuttern mit Vollmetallklemmteil, FEIN-Gewinde?
Die sichere Montage von Sicherungsmuttern ist per Hand und ohne Werkzeug nicht möglich. Sie können die Muttern "handfest" aufdrehen, brauchen aber zum sicheren anziehen einen Schraubenschlüssel oder Steckschlüssel der passenden Schlüsselweite. Damit ziehen Sie die Sicherungsmutter mit deutlich spürbarem Widerstand fest. Zum Lösen der Verbindung ist ebenfalls Werkzeug nötig. Beachten Sie: Sicherungsmuttern sind, anders als normale Muttern, nach der Demontage nicht (!) mehr wiederverwendbar. Die sichernde Kunststoff- oder Metalleinlage wird durch das Demontieren zerstört. Der Ring kann auch nicht ausgetauscht werden. Sicherungsmuttern sollten Sie grundsätzlich nur so weit auf ein Gewinde aufdrehen, bis das Gewinde des Bolzen einige Millimeter über die Mutter hinausragt. Bei zu weitem Aufdrehen auf einen Bolzen besteht die Gefahr, dass sich die Gewinde "fressen".

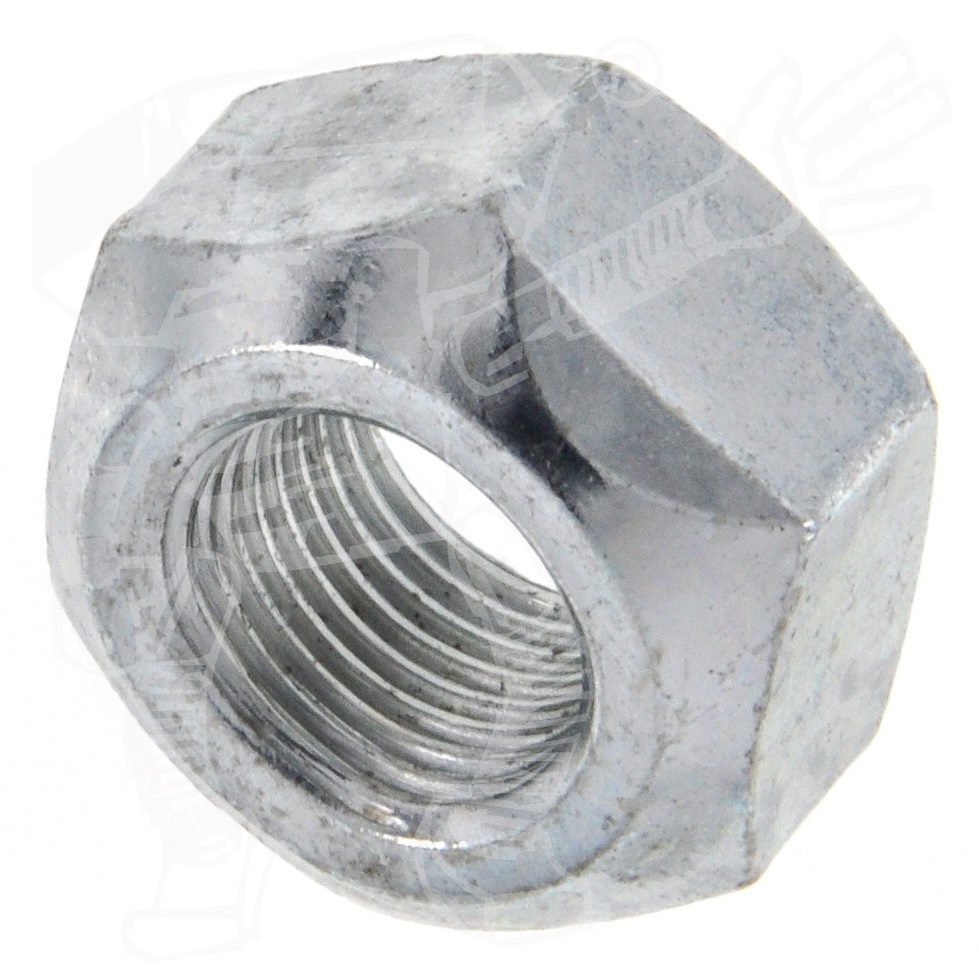

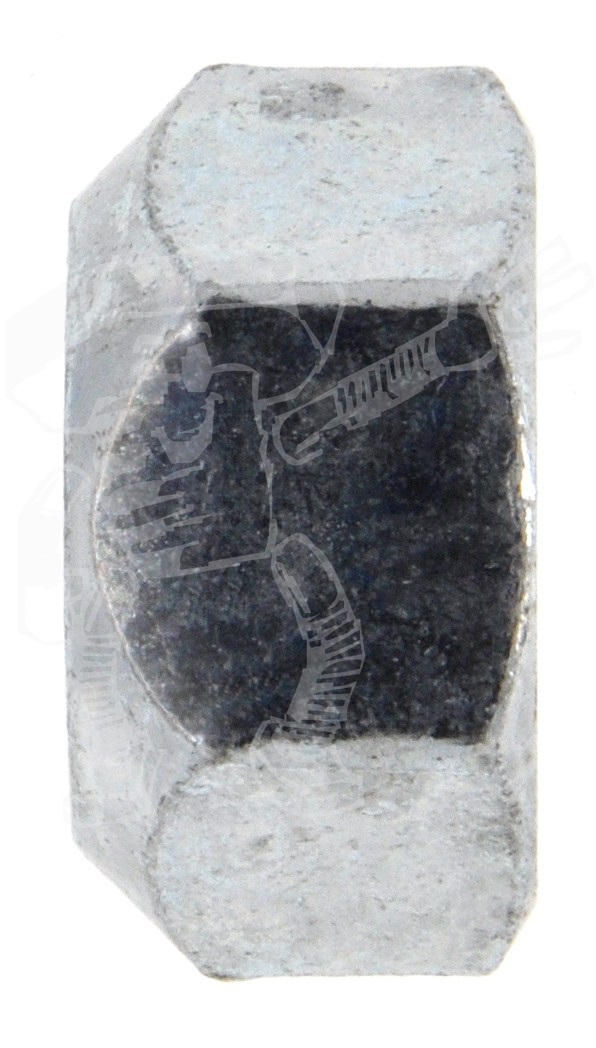

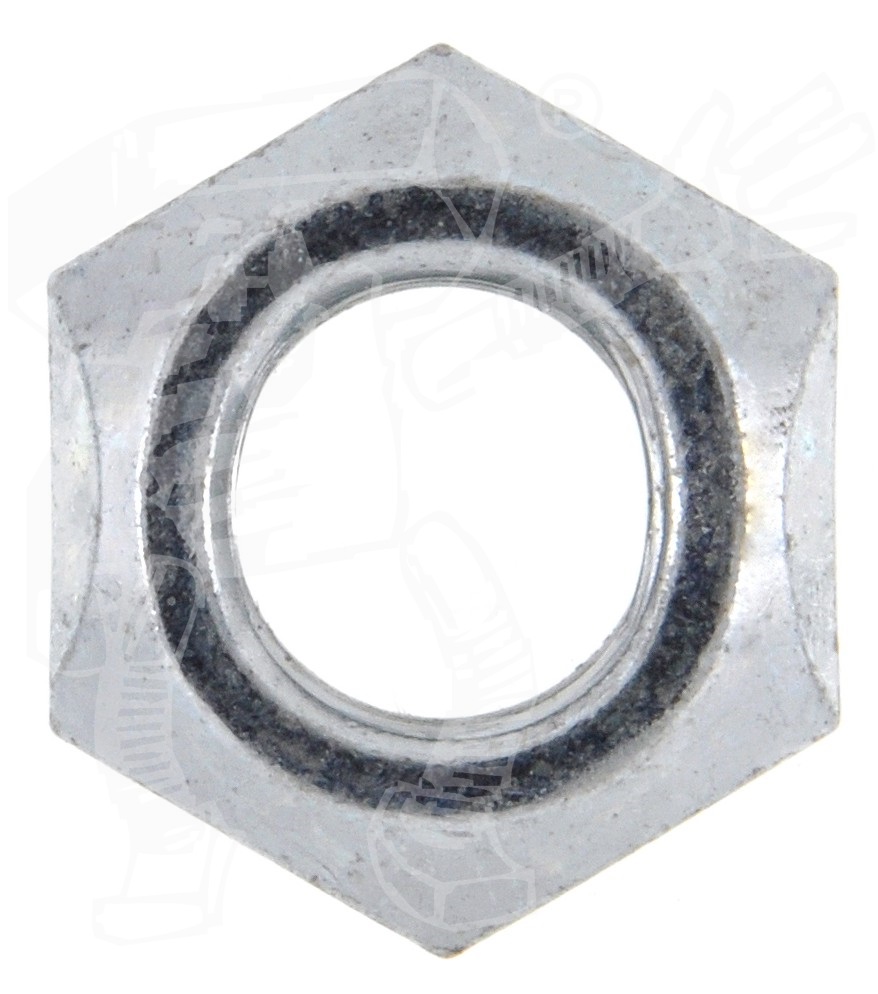

DIN 980 Sechskantmuttern, Klemmteil Metall, V=Ganzmetallmutter, einteilig, FEIN-Gewinde STAHL 8 - verzinkt
ähnlich ISO 10513 Sechskantmutter, Klemmteil Metall:
Mutternhöhen (m), Schlüsselangriffsflächen (m') und Schlüsselweiten (SW) ab M 4 teilweise geändert
Artikelgruppe
3322
STAHL 8 - verzinkt
RoHS-Konform: Ja
DIN 980
Zolltarifnummer 73181650
Alternativen
Produktinformationen
Kopfform
Außensechskant
Antrieb
Außensechskant (SK)
Gewindeform
Metrisch FEIN (Mf)
Stahl, nachträglich verzinkt (Korrosionsschutz), mit Festigkeitsklasse 8
Werkstoff
STAHL 8 - verzinkt
| Lade... |
| Lade... |
Innerhalb 3 Stunden und 18 Minuten bestellen und der Auftrag wird voraussichtlich noch heute versendet.¹⁾
| Artikel-Nr. | Abmessung | Norm | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 3322-023 | VM 8 x 1 | DIN = ISO | | | 10 | St. | 2,50 € | | 100 | St. | 8,40 € | | 500 | St. | 38,08 € | | | |
| 3322-002 | VM 10 x 1 | | | | 10 | St. | 5,34 € | | 100 | St. | 20,16 € | | 500 | St. | 93,24 € | | | |
| 4649-902 | M 10 x 1 | | | | 10 | St. | 6,05 € | | 100 | St. | 18,12 € | | 500 | St. | 85,56 € | | | |
| 3322-004 | VM 12 x 1,5 | | | | 10 | St. | 6,40 € | | 100 | St. | 24,54 € | | 300 | St. | 68,47 € | | | |
| 4649-904 | M 12 x 1,5 | | | | 10 | St. | 9,67 € | | 100 | St. | 30,39 € | | 500 | St. | 145,42 € | | | |
| 3322-006 | VM 14 x 1,5 | | | | 10 | St. | 12,01 € | | 100 | St. | 47,66 € | | 300 | St. | 134,59 € | | | |
| 4649-906 | M 14 x 1,5 | | | | 10 | St. | 27,27 € | | 100 | St. | 86,10 € | | 500 | St. | 417,33 € | | | |
| 3322-008 | VM 16 x 1,5 | DIN = ISO | | | 10 | St. | 15,39 € | | 100 | St. | 61,58 € | | 300 | St. | 174,43 € | | | |
| 3322-010 | VM 18 x 1,5 | DIN = ISO | | | 5 | St. | 10,91 € | | 50 | St. | 49,68 € | | 150 | St. | 140,37 € | | | |
| 3322-012 | VM 20 x 1,5 | DIN = ISO | | | 5 | St. | 9,90 € | | 50 | St. | 45,84 € | | 150 | St. | 129,65 € | | | |
| 3322-025 | VM 22 x 1,5 | | | | 10 | St. | 24,91 € | | 50 | St. | 55,93 € | | 250 | St. | 270,07 € | | | |
| 3322-016 | VM 24 x 1,5 | DIN = ISO | | | 1 | St. | 4,05 € | | 25 | St. | 36,15 € | | 100 | St. | 135,55 € | | | |
| 3322-018 | VM 24 x 2 | DIN = ISO | | | 1 | St. | 5,12 € | | 25 | St. | 47,20 € | | 100 | St. | 177,68 € | | | |
| 3322-020 | VM 30 x 2 | DIN = ISO | | | 1 | St. | 9,56 € | | 10 | St. | 45,30 € | | 50 | St. | 218,67 € | | | |
¹⁾Vorbehaltlich vollständiger sowie rechtzeitiger Zahlungseingang und ausreichender Menge
