€ DIN 6335 Kreuzgriffe mit Gewindebuchse (Form K) sind Bedienteile für Möbel, Kisten, Maschinen oder Anlagen. Sie haben ein metrisches Innengewinde, welches in einer Buchse aus blankem Stahl liegt. Mit Hilfe des Griffs können z. B. Schublagen gezogen, Hebel bedient oder Schienen verschoben werden. Eingesetzt werden Griffe, Ballen und Knöpfe häufig im Maschinen- und Anlagenbau, in der Elektrotechnik oder auch bei Projekten im Heim- und Handwerk. Kugelköpfe sind einfach nur rund wie eine Kugel. Kreuzgriffe sind wie ein Kreuz geformt.
Unterschiede Kreuzgriffe Form D und Form K

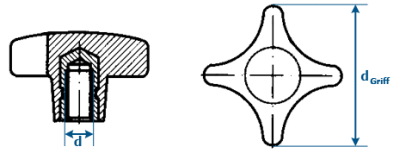

DIN 6335 Kreuzgriffe Form D (mit Durchgangsgewinde) haben ein von oben bis unten durchgehendes metrisches Regelgewinde, während DIN 6335 Kreuzgriffe Form K (mit Gewindebuchse) nur eine Buchse haben, in welche ein Gewinde eingebracht ist. Diese Buchse geht aber nicht durch.
Was bedeutet der Werkstoff der Gewindebuchse?
Am Beispiel der Kugelknöpfe, Sterngriffe und Kreuzgriffe sieht man, betrachtet man deren Unterseite, wie der Griff oder Knopf mit dem Bauteil verbunden werden kann. Mit einer Innengewindehülse erfolgt das Aufschrauben über das in der Buchse angebrachte Innengewinde. Die Gewindebuchse wird z. B. in Stahl verzinkt oder Messing angeboten.
Hat ein Knopf keine Innenbuchse, so ist das metrische Gewinde direkt in den schwarzen Kunststoff geschnitten.
Wegertseder
DIN 6335 Kreuzgriffe mit Gewindebuchse (Form K) sind Bedienteile für Möbel, Kisten, Maschinen oder Anlagen. Sie haben ein metrisches Innengewinde, welches in einer Buchse aus blankem Stahl liegt. Mit Hilfe des Griffs können z. B. Schublagen gezogen, Hebel bedient oder Schienen verschoben werden. Eingesetzt werden Griffe, Ballen und Knöpfe häufig im Maschinen- und Anlagenbau, in der Elektrotechnik oder auch bei Projekten im Heim- und Handwerk. Kugelköpfe sind einfach nur rund wie eine Kugel. Kreuzgriffe sind wie ein Kreuz geformt.
Unterschiede Kreuzgriffe Form D und Form K
DIN 6335 Kreuzgriffe Form D (mit Durchgangsgewinde) haben ein von oben bis unten durchgehendes metrisches Regelgewinde, während DIN 6335 Kreuzgriffe Form K (mit Gewindebuchse) nur eine Buchse haben, in welche ein Gewinde eingebracht ist. Diese Buchse geht aber nicht durch.
Was bedeutet der Werkstoff der Gewindebuchse?
Am Beispiel der Kugelknöpfe, Sterngriffe und Kreuzgriffe sieht man, betrachtet man deren Unterseite, wie der Griff oder Knopf mit dem Bauteil verbunden werden kann. Mit einer Innengewindehülse erfolgt das Aufschrauben über das in der Buchse angebrachte Innengewinde. Die Gewindebuchse wird z. B. in Stahl verzinkt oder Messing angeboten.
Hat ein Knopf keine Innenbuchse, so ist das metrische Gewinde direkt in den schwarzen Kunststoff geschnitten.
DIN 6335 Kreuzgriffe, K= mit Gewindebuchse KUNSTSTOFF - schwarz - Stahl Zn
Artikelgruppe
3933
KUNSTSTOFF - schwarz - Stahl Zn
RoHS-Konform: Ja
DIN 6335K
Zolltarifnummer 39269097
Alternativen
Produktinformationen
Kopfform
Griff, Kreuz
Gewindeform
Metrisch (M)
ohne genaue Werkstoffbeschreibung
Werkstoff
KUNSTSTOFF - schwarz - Stahl Zn
| Lade... |
| Lade... |
Innerhalb 3 Stunden und 19 Minuten bestellen und der Auftrag wird voraussichtlich noch heute versendet.¹⁾
| Artikel-Nr. | Abmessung | Menge | Kleinpaket | Standardpaket | Großpaket | | | |
| 3933-470 | M 5, 25 mm | | | 1 | St. | 3,99 € | | 10 | St. | 16,76 € | | 50 | St. | 77,00 € | | | |
| 3933-472 | M 6, 32 mm | | | 1 | St. | 3,46 € | | 10 | St. | 18,39 € | | 50 | St. | 86,41 € | | | |
| 3933-474 | M 8, 40 mm | | | 1 | St. | 5,28 € | | 10 | St. | 23,91 € | | 50 | St. | 111,13 € | | | |
| 3933-476 | M 10, 50 mm | | | 1 | St. | 6,06 € | | 10 | St. | 33,61 € | | 50 | St. | 161,10 € | | | |
| 3933-478 | M 12, 63 mm | | | 1 | St. | 8,94 € | | 10 | St. | 51,02 € | | 50 | St. | 245,94 € | | | |
| 3933-480 | M 16, 80 mm | | | 1 | St. | 29,45 € | | 10 | St. | 94,88 € | | 50 | St. | 449,42 € | | | |
| 3933-482 | M 20, 100 mm | | | 1 | St. | 56,37 € | | 5 | St. | 126,84 € | | 25 | St. | 601,76 € | | | |
¹⁾Vorbehaltlich vollständiger sowie rechtzeitiger Zahlungseingang und ausreichender Menge
