Sie sind hier: Startseite -> Schrauben -> Sechskantschrauben -> Pass-Schrauben -> DIN 610 Sechskant-Passschrauben mit kurzem Gewindezapfen

DIN 610 Sechskant-Passschrauben mit kurzem Gewindezapfen

DIN 610 Sechskant-Paßschrauben mit kurzem Gewindezapfen mehr ...
STAHL 8.8
STAHL 10.9
STAHL 10.9
STAHL 8.8


Information:
  • Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
  • Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
  • Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
  • Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

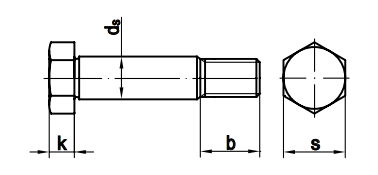

Technische Maße für DIN 610 Sechskant-Passschrauben mit kurzem Gewindezapfen

Legende:
Maße
= Durchmesser metrisches Gewinde (M) (Nennmaß)
k
= Höhe-Kopf
s
= Antrieb-Schlüsselweite
b1 (l < 50 mm)
= Länge-Gewinde
b2 (l < 150 mm)
= Länge-Gewinde
b3 (l < 150 mm)
= Länge-Gewinde
ds (Tol. k6)
= Durchmesser-Schaft

Maße M8 M10 M12 M14 M16 M20 M24 M30
k 5,3 6,4 7,5 8,8 10 12,5 15 19
s 13 16 18 21 24 30 36 46
ds (Tol. k6) 9 11 13 15 17 21 25 32
b1 (l < 50 mm) 11,5 13,5 15,5 17 19 22,5 25,5 -
b2 (l < 150 mm) 13,5 15,5 17,5 19 21 24,5 28,5 34
b3 (l < 150 mm) 18,5 20,5 22,5 24 26 29,5 33,5 39

weitere Informationen

sind Gewindeschrauben mit metrischen Regelgewinde (M) und Außensechskant-Kopf. Der gewindelose Schaft von Sechskant-Paß-Schrauben hat eine besonders genaue Passung. Diese werden im Maschinen- und Anlagenbau eingesetzt ist sind relativ teuer. Dafür unterliegen Paß-Schrauben einer genau definierten Toleranz. Sie besitzen keinen Antrieb im Kopf, hier ist der Kopf selbst der Antrieb der Schraube. Sie wird mit einem Ring- oder Gabelschlüssel bewegt. DIN 610 hat einen besonders kurzen Gewindezapfen.



Lieferbare Werkstoffe von DIN 610

Dieses Produkt bieten wir in Stahl 8.8 blank und Stahl 10.9 blank an.



Vorteile von Sechskantschrauben

Anders als bei Schrauben mit Schlitz oder Kreuzschlitz können Außensechskantschrauben auch eingesetzt werden, wenn der Schraubenkopf von oben nicht mehr erreichbar ist. Außerdem eignen sich Sechskantschrauben durch die relativ geringe Kopfhöhe, wenn Platzmangel herrscht.
Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
