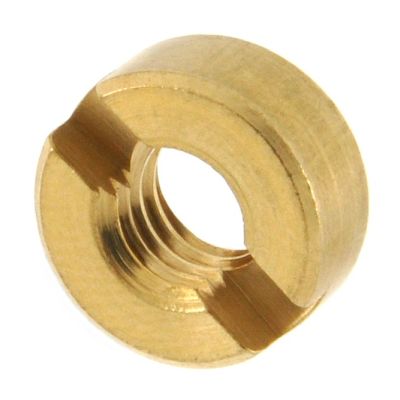

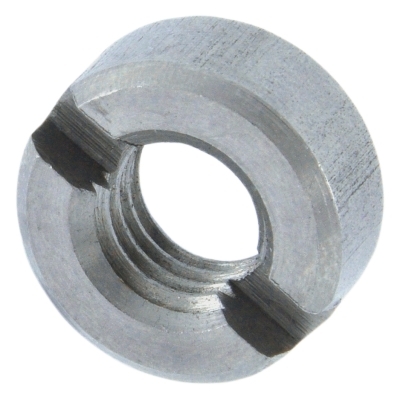

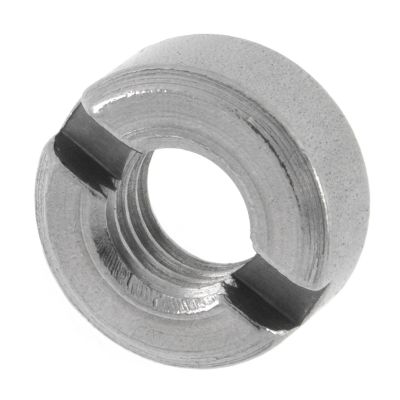

DIN 546 Schlitzmuttern sind runde Muttern mit metrischem Innengewinde. Die Oberseite der Schlitzmutter ist durchgehend geschlitzt. Dadurch kann die DIN 546 Schlitzmuttern mit einem Schraubendreher mit Schlitz-Antrieb eingedreht und verarbeitet werden. Sie eignet sich für Anwendungen im Maschinen- und Anlagenbau, wo wenig Platz ist und man z. B. mit einem Sechskantschlüssel nicht mehr zur Mutter kommen würde.

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für DIN 546 Schlitzmuttern

PDF herunterladen

Legende:

Maße (d)

= Durchmesser für metrisches Maß (M) (Nennmaß)

= Höhe-Gesamt

= Durchmesser-Kopf

= Schlitz-Breite

t min.

= Schlitz-Tiefe

t max.

= Schlitz-Tiefe

Maße (d)	M 1	M 1,2	M 1,4	M 1,6	M 2	M 2,5	M 3	M 4	M 5	M 6	M 8	M 10
h	1	1,2	1,4	1,6	2	2,2	2,5	3,5	4,2	5	6,5	8
t min.	0,3	0,4	0,5	0,6	0,8	0,9	1	1,2	1,5	2	2,5	3,2
t max.	0,5	0,6	0,7	0,8	1	1,1	1,2	1,6	1,9	2,4	3	3,7
dk	2,5	3	3	3,5	4,5	5,5	6	8	9	11	14	18
n	0,6	0,4	0,4	0,5	1	1,2	1,2	1,4	2	2,5	3	3,5

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
