Sie sind hier: Startseite -> Sicherungen -> zum Auf- oder Durchstecken -> für Bohrungen -> DIN 472 Sicherungsringe für Bohrungen, Regelausführung

DIN 472 Sicherungsringe für Bohrungen, Regelausführung

DIN 472 Sicherungsringe für Bohrungen sind meist gestanzte Metallplatten in Form eines gebogenen Rings. Sie werden oft nach einem Hersteller als Seeger-Ring bezeichnet. Es handelt sich dabei um Maschinenelemente, die der axialen Lagesicherung von Bolzen in Bohrlöchern dienen. Die Bohrlochsicherungen werden auf einer Bohrungsnut angebracht. Die Sicherung muss an den Bohrlochdurchmesser angepasst werden.

Maße anzeigen

PDF herunterladen

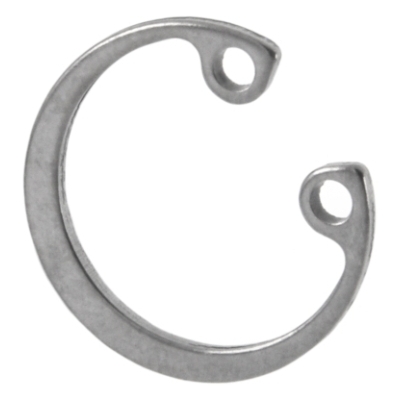

FEDERSTAHL

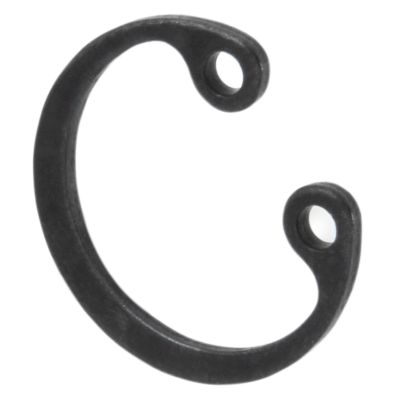

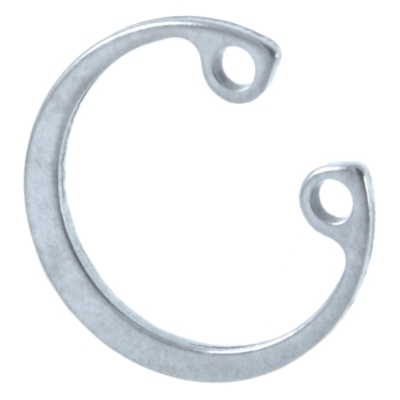

FEDERSTAHL - verzinkt

ROSTFREI 1.4122

FEDERSTAHL - verzinkt

ROSTFREI 1.4122

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

Technische Maße für DIN 472 Sicherungsringe für Bohrungen, Regelausführung

PDF herunterladen

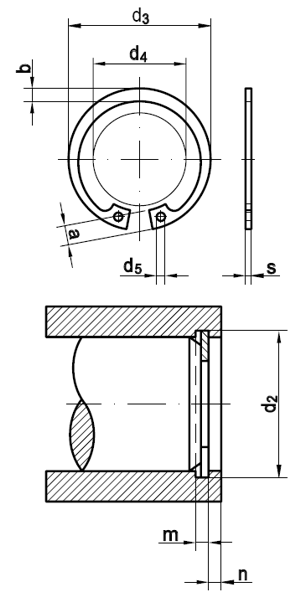

Legende:

= Stärke (Blech)

= radiale Breite des Auges

= radiale Breite des Rings gegenüber der Öffnung

= Durchmesser-Innen der Montagelöcher

Maße

= Durchmesser-Bohrung (Nennmaß)

= Durchmesser-Außen im ungespannten Zustand

= Nutbreite der Bohrung

= Nutdurchmesser der Bohrung

= Bundbreite der Bohrung

Maße	8	9	10	11	12	13	14	15	16	17	18	19
s	0,8	0,8	1	1	1	1	1	1	1	1	1	1
d3	8,7	9,8	10,8	11,8	13	14,1	15,1	16,2	17,3	18,3	19,5	20,5
a	2,4	2,5	3,2	3,3	3,4	3,6	3,7	3,7	3,8	3,9	4,1	4,1
b	1,1	1,3	1,4	1,5	1,7	1,8	1,9	2	2	2,1	2,2	2,2
d5	1	1	1,2	1,2	1,5	1,5	1,7	1,7	1,7	1,7	2	2
d2	8,4	9,4	10,4	11,4	12,5	13,6	14,6	15,7	16,8	17,8	19	20
m	0,9	0,9	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1
n	0,6	0,6	0,6	0,6	0,8	0,9	0,9	1,1	1,2	1,2	1,5	1,5
Maße	20	21	22	23	24	25	26	27	28	29	30	31
s	1	1	1	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
d3	21,5	22,5	23,5	24,6	25,9	26,9	27,9	29,1	30,1	31,1	32,1	33,4
a	4,2	4,2	4,2	4,2	4,4	4,5	4,7	4,7	4,8	4,8	4,8	5,2
b	2,3	2,4	2,5	2,5	2,6	2,7	2,8	2,9	2,9	3	3	3,2
d5	2	2	2	2	2	2	2	2	2	2	2	2,5
d2	21	22	23	24,1	25,2	26,2	27,2	28,4	29,4	30,4	31,4	32,7
m	1,1	1,1	1,1	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,3
n	1,5	1,5	1,5	1,7	1,8	1,8	1,8	2,1	2,1	2,1	2,1	2,6
Maße	32	33	34	35	36	37	38	39	40	41	42	44
s	1,2	1,2	1,5	1,5	1,5	1,5	1,5	1,5	1,75	1,75	1,75	1,75
d3	34,4	35,5	36,5	37,8	38,8	39,8	40,8	42	43,5	44,5	45,5	47,5
a	5,4	5,4	5,4	5,4	5,4	5,5	5,5	5,6	5,8	5,9	5,9	6
b	3,2	3,3	3,3	3,4	3,5	3,6	3,7	3,8	3,9	4	4,1	4,2
d5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
d2	33,7	34,7	35,7	37	38	39	40	41	42,5	43,5	44,5	46,5
m	1,3	1,3	1,6	1,6	1,6	1,6	1,6	1,6	1,85	1,85	1,85	1,85
n	2,6	2,6	2,6	3	3	3	3	3	3,8	3,8	3,8	3,8
Maße	45	46	47	48	50	51	52	53	54	55	56	57
s	1,75	1,75	1,75	1,75	2	2	2	2	2	2	2	2
d3	48,5	49,5	50,5	51,5	54,2	55,2	56,2	57,2	58,2	59,2	60,2	61,2
a	6,2	6,3	6,4	6,4	6,5	6,5	6,7	6,7	6,7	6,8	6,8	6,8
b	4,3	4,4	4,4	4,5	4,6	4,7	4,7	4,9	5	5	5,1	5,1
d5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
d2	47,5	48,5	49,5	50,5	53	54	55	56	57	58	59	60
m	1,85	1,85	1,85	1,85	2,15	2,15	2,15	2,15	2,15	2,15	2,15	2,15
n	3,8	3,8	3,8	3,8	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5
Maße	58	60	62	63	64	65	67	68	70	72	75	77
s	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
d3	62,2	64,2	66,2	67,2	68,2	69,2	71,5	72,5	74,5	76,5	79,5	82,5
a	6,9	7,3	7,3	7,3	7,4	7,6	7,7	7,8	7,8	7,8	7,8	8,5
b	5,2	5,4	5,5	5,6	5,7	5,8	6	6,1	6,2	6,4	6,6	6,8
d5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	3	3
d2	61	63	65	66	67	68	70	71	73	75	78	80
m	2,15	2,15	2,15	2,15	2,15	2,65	6,65	2,65	2,65	2,65	2,65	2,65
n	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5
Maße	78	80	82	85	88	90	92	95	97	98	100	102
s	2,5	2,5	2,5	3	3	3	3	3	3	3	3	4
d3	82,5	85,5	87,5	90,5	93,5	95,5	97,5	100,5	103,5	103,5	105,5	108
a	8,5	8,5	8,5	8,6	8,6	8,6	8,78	8,8	9	9	9,2	9,5
b	6,8	7	7	7,2	7,4	7,6	7,8	8,1	8,3	8,3	8,4	8,5
d5	3	3	3	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
d2	81	83,5	85,5	88,5	91,5	93,5	95,5	98,5	100,5	101,5	103,5	106
m	2,65	2,65	2,65	3,15	3,15	3,15	3,15	3,15	3,15	3,15	3,15	4,15
n	4,5	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	6	6
Maße	105	108	110	112	115
s	4	4	4	4	4
d3	112	115	117	119	122
a	9,5	9,5	10,4	10,5	10,5
b	8,7	8,9	9	9,1	9,3
d5	3,5	3,5	3,5	3,5	3,5
d2	109	112	114	116	119
m	4,15	4,15	4,15	4,15	4,15
n	6	6	6	6	6

weitere Informationen

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
