Sie sind hier: Startseite -> Sicherungen -> zum Unterlegen -> Federscheiben (Wellscheiben) -> DIN 137 Federscheiben Form B = gewellt

DIN 137 Federscheiben Form B = gewellt

DIN 137 Federscheiben Form B = gewellt sind aus Blech ausgestanzte, nachträglich verformte Sicherungsmittel für Schraubenverbindungen. Sie werden meist dazu verwendet, um eine Mutter daran zu hindern, sich vom Bolzen, der Welle oder einer Schraube zu lösen. Bei der Montage wird die Federscheibe unten zwischen Mutter und Untergrund eingelegt. Federscheiben sind genormt nach DIN 137 und unterscheiden sich in der Form. Federscheiben DIN 137 Form B sind im Querschnitt wie eine Acht gebogen. Sie haben dadurch eine etwas erhöhte Sicherungswirkung, weil sie sich besser mit dem Untergrundmaterial verbinden. mehr ...

Maße anzeigen

PDF herunterladen

Information:

Klicken Sie auf einen Werkstoff (z. B. "ROSTFREI A2") um eine Übersicht aller verfügbaren Abmessungen für diesen Werkstoff zu erhalten.
Klicken Sie auf eine Abmessung (z. B. "M6") um eine Übersicht aller verfügbaren Werkstoffe für diese Abmessung zu erhalten.
Klicken Sie auf eine Kombination aus Werkstoff und Abmessung (z. B. "ROSTFREI A2" in "M6") um alle verfügbaren Artikel für diese Kombination zu erhalten.
Ausführliche Hilfe erhalten Sie hier: Hilfe zur Pivot-Navigation

Sie werden weitergeleitet...

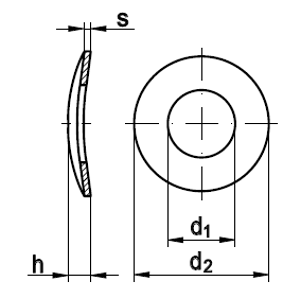

Technische Maße für DIN 137 Federscheiben Form B = gewellt

PDF herunterladen

Legende:

Maße

= Durchmesser-Innen (Nennmaß)

= Stärke (Blech)

= Höhe

= Durchmesser-Außen

= Durchmesser-Innen

Maße	B 3	B 3,5	B 4	B 5	B 6	B 7	B 8	B 10	B 12	B 14	B 16	B 18
d1	3,2	3,7	4,3	5,3	6,4	7,4	8,4	10,5	13	15	17	19
d2	8	8	9	11	12	14	15	21	24	28	30	34
s	0,5	0,5	0,5	0,5	0,5	0,8	0,8	1	1,2	1,6	1,6	1,6
h	1,6	1,8	2	2,2	2,6	3	3	4,2	5	6	6,4	6,6
Maße	B 20	B 22	B 24	B 27	B 30	B 33	B 36	B 42	B 45	B 48	B 52
d1	21	23	25	28	31	34	37	43	46	50	54
d2	36	40	44	50	56	60	68	78	85	92	98
s	1,6	1,8	1,8	2	2,2	2,2	2,5	3	3	3,5	3,5
h	7,4	7,8	8,2	9,4	10	10,6	11,6	13,6	14,2	15,6	16,4

weitere Informationen

Funktionsweise von Federscheiben DIN 137 B

Die spezielle Form der Federscheiben bewirkt, dass bei der Montage das Innengewinde der Mutter und das Außengewinde der Schrauben beim Festdrehen fest gegeneinander verspannt werden. Der entstehende Druck erzeugt Reibung, welche das unbeabsichtigte Lösen der Mutter durch Vibrationen vermeiden kann. Ein weiterer Effekt ist die vergrößerte Auflagefläche, welche für eine bessere Kraftübertragung sorgt.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
