DIN 128 Federringe Form A = gewölbt

DIN 128 Federringe, Form A = gewölbt sind eines der ältesten nach DIN genormten Sicherungselemente. Sie sollen das ungewollte Lösen einer Schraube verhindern. Bei der Montage werden sie zwischen Schraubenkopf und Untergrund oder Mutter und Untergrund gelegt und die Schraube normal angezogen. Durch die Form des Federrings werden das Innengewinde der Mutter und das Außengewinde der Schraube gegeneinander gedrückt, wodurch Reibung entsteht, welche die Sicherungswirkung entfaltet. mehr ...


ROSTFREI A2
ROSTFREI A4
FEDERSTAHL
FEDERSTAHL - feuerverzinkt
FEDERSTAHL - gelb verzinkt
FEDERSTAHL - verzinkt

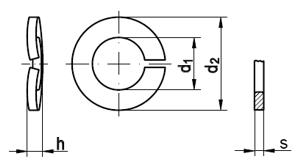

Technische Maße für DIN 128 Federringe Form A = gewölbt

Legende:
Maße
= Durchmesser-Innen (Nennmaß)
s
= Stärke (Blech)
h
= Höhe
d2
= Durchmesser-Außen
d1
= Durchmesser-Innen

Maße A 3 A 4 A 5 A 6 A 8 A 10 A 12 A 14 A 16 A 18 A 20 A 22 A 24 A 30 A 36
d1 3,1 4,1 5,1 6,1 8,1 10,2 12,2 14,2 16,2 18,2 20,2 22,2 24,5 30,5 35,5
d2 6,2 7,6 9,2 11,8 14,8 18,1 21,1 24,1 27,4 29,4 33,6 35,9 40 30,5 58,2
s 0,7 0,8 1 1,3 1,6 1,8 2,1 2,4 2,8 2,8 3,2 3,2 4 6 3
h 1,3 1,4 1,7 2,2 2,75 3,15 3,65 4,3 5,1 5,1 5,9 5,9 7,5 10,5 11,3

weitere Informationen



Was bedeutet Form A = gewölbt?

Diese Federringe sind wie eine 8 verformt. Beim Festdrehen haben diese Federringe eine etwas höhere Sicherungswirkung, weil sich durch die Verformung des Materials eine höhere Sicherungswirkung einstellt.



Aufbau von Federringen DIN 128

Federringe werden aus elastischen Stählen oder Edelstählen produziert und sehen von oben aus wie eine Unterlegscheibe mit mittigem Loch. Im Querschnitt sieht man, dass der Federring aufgeschnitten ist und die beiden entgrateten Enden auseinandergebogen sind. Die beiden Enden bilden Widerhaken, welche sich beim Zusammenschrauben zwischen Schraubenkopf bzw. Mutter und dem Untergrund einhaken.

Alle Angaben ohne Gewähr, Gewährleistung oder Haftung.
